一．概述：

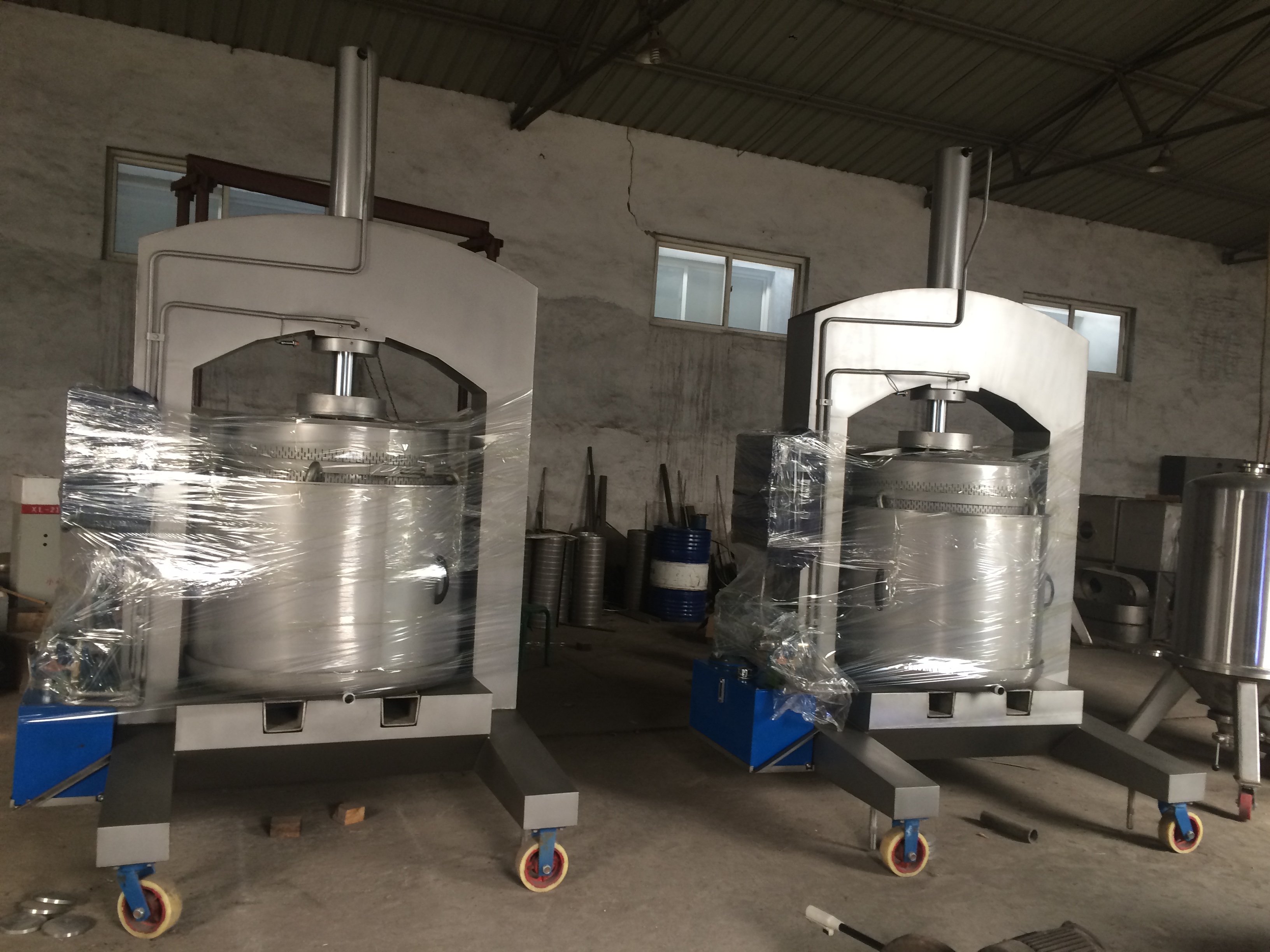

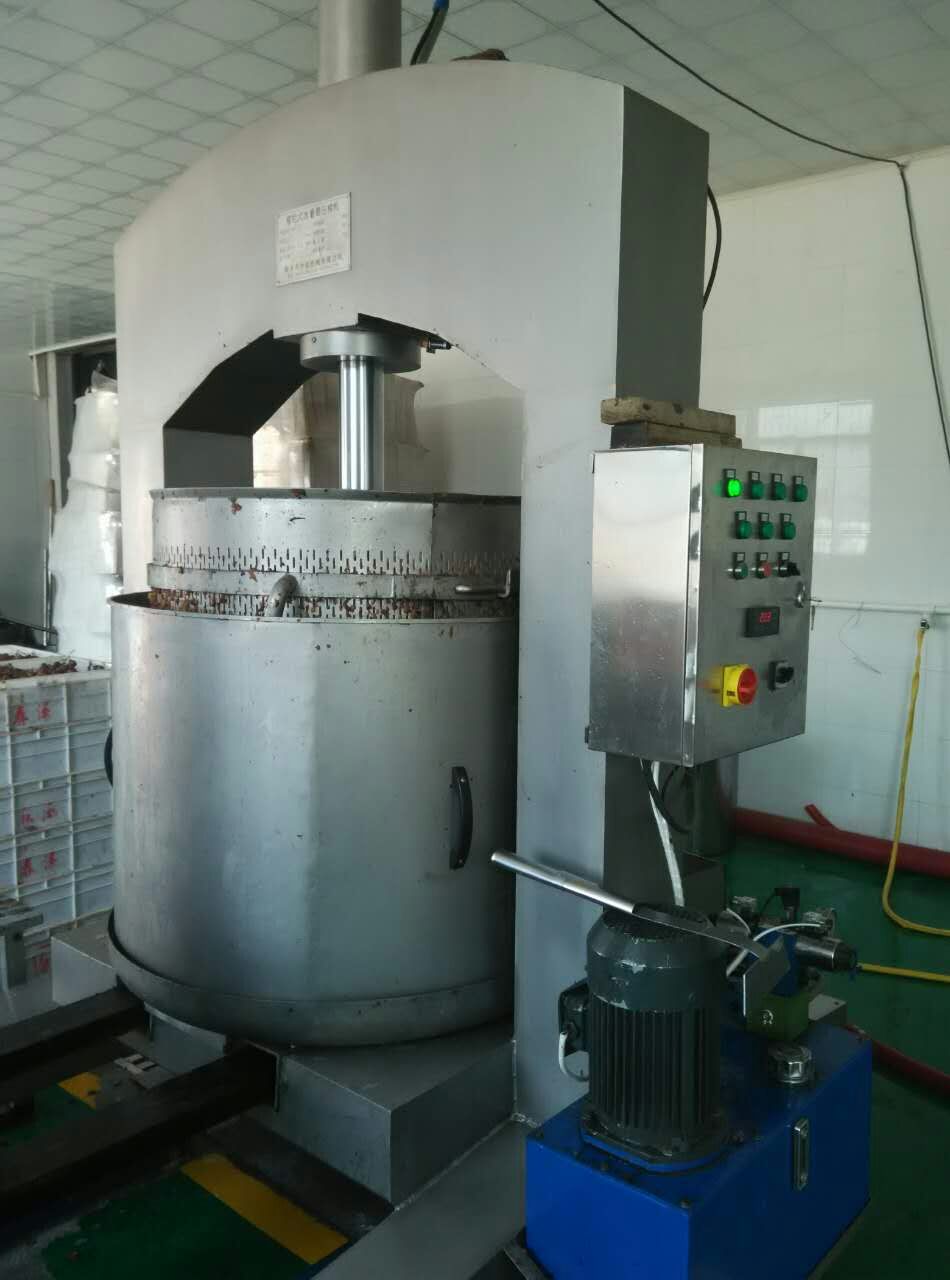

ZQYB-125型框栏式冰葡萄压榨机是酿造冰葡萄酒榨取果汁的专用设备。是我公司引进意大利技术并结合我国国情，消化吸收研制而成，液压全自动控制，接汁盘带移动车轮，手动液压升降，操作轻便，框栏为两个半圆组成，框栏为不锈钢结构新潮美观。采用静态压榨，出汁率极高。可适应任何含纤维水果榨取汁液和蔬菜加工。

二．主要技术参数：

生产能力          0.8- 1.45 t/h

系统**大压力： ≤30Mpa

**大工作压力： ≤25Mpa

电机功率：     2.2 kw×2=4.4 kw

     外形尺寸：     2550×2150×3150m

三．主要结构：

        设备主要由机架、框拦、框栏移动小车、导流盘、液压缸、液压泵站、电气控制等部分组成。

1.机架：

 机架是一个门式钢结构件。两个立柱为长方形方管，上横梁为弧形板式结构，下梁为一矩形方管，两侧焊接四个斜形支脚，支脚下安装移动车轮地脚盘。

2.框栏：

     不锈钢框栏由厚度3毫米的304不锈钢板制成。不锈钢板上冲制有长形出汁孔。

3 . 框拦移动小车：

   小车为一槽钢焊接的结构件，分上下两部分组成。下部装有车轮和推把，上部焊接有接汁盘和用于升降的滑动导杆

4. 液压与电器自动控制系统：

液压系统与电器自动控制系统是本机形成压榨的关键部分。由压泵站、液压缸、油管及电气箱组成。根据用户的工艺要求选择合适的时间与压力。
